苏州迅鹏 SPB-XSB-I系列称重显示仪

1.1 简介

SPB-XSB-I(A)力值显示控制仪是一种多用途仪表,速度快，精度高。它拥有的许多特殊性能很适合力值显示及控制应用。此外，它拥有的峰值、谷值检测及保持功能，正负信号双极性处理能力很适合与拉压传感器、扭矩传感器等配接，用于试验机控制设备。

1.2 特点

●  适用于各种电阻应变式测力与力值传感器。（也适用于扩散硅压力传感器；直流电流、电压信号，需在订货时注明）。
●16mm 高亮度绿色 LED 显示。
● 可选择显示总值及净值。
●  数字滤波、显示分度、显示小数点位置选择功能。
● 自动零位跟踪。
● 轻触式按键自动清零。
● 采样及控制速度 50 次 / 秒。
●峰值、谷值检测，显示功能。
● 接通电源时自诊断功能。
● 1 点开关量输入，用于清零。
●  可选配的界面板：
—标准 RS232 或 RS485 通讯接口，连接计算机或打印机。
— 4 点比较输出，有 6 种可选择的比较方式。
—并行 BCD 码输出。
—模拟量输出。
—大屏显示器界面。

2. 技术规格

2.1 型号说明

① 50次/秒的采样速度,基本误差±0.05%F·S（铝合金外壳）；
② 配接电阻应变式传感器,适用于测量与控制,5 键操作方式

●  电源：
 AC 220V ，± 10% ，功耗 10 VA
●  工作环境：
 -5 ℃ ~ 50 ℃ ， 85% R · H
●  显示：
 5 位 16mm 高亮度绿色 LED
● 指示灯：
 总值、净值、峰值、谷值、力值变动、比较输出、零位
●  显示范围：
 -19999 ~ 50000
●  显示分度间距：
 1 ~ 5
●  小数点位置：
 可选择的 5 个不同位置
●  输出激励电压：
 10V ± 5% ，电流 >200mA
● 最大输入电压：
 ± 10V
● 输入信号范围：
 0 ~ ± 18mV ， 0 ~ ± 37mV ， 0 ~ ± 75mV ， 0 ~ ± 150mV ，四档可选择
● 输入阻抗：
 大于 10M Ω
● 零点漂移：
 小于 0.04 μ V/ ℃
● 量程漂移：
 小于 10ppm/ ℃
●  非线性误差：
 小于 0.006%
●  采样、比较速率：
 50 次 / 秒
● 最大显示分度数：
 10000 分度

2.3 输出选配件技术规格

比较控制输出

● 6 种比较方式，通过设置选择
●  OC 门输出型：电压小于 30V ，电流小于 50mA
● 继电器输出型：触点容量 250V AC ， 3A

模拟量输出

●  光电隔离
●  4mA~20mA DC ，最大负载电阻 500
●  1V ~ 5V DC ，需订货时注明
● 分辨率： 1/4000
●  每秒输出 50 次

BCD 码输出

●  并行 29 位
● 非隔离 TTL 电平输出或隔离 OC 门输出
● 每秒传送次数可设置，最快 50 次 / 秒，最慢 1 次 / 秒

通讯接口

● RS232 或 RS485 标准
●指令模式和连续模式
● 仪表位址 0~99 ，通讯速率 2400 、 4800 、 9600 、 19200 可设置
● 配测试软件，提供组态应用软件及技术支持

大屏显示器输出

● 6 线差分传送，距离 1200m
   每秒传送次数可设置，最快 50 次 / 秒，最慢 1 次 / 秒

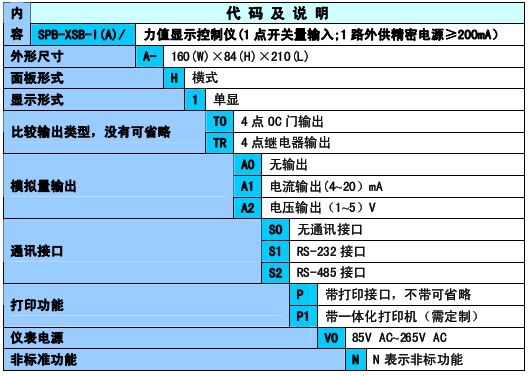

常用产品选型：

SPB-XSB-I/A-H1TOA0S0V0
